Inleiding
De EasyTRX3 is de nieuwe versie van de EasyTRX2S AIS-transponder gebaseerd op het SOTDMA protocol.
De klasse B AIS zender / ontvanger easyTRX3 van Weatherdock overtuigd met de nieuwste innovaties: 5 W zendvermogen,
snellere transmissiesnelheid van AIS-protocollen en SOTDMA-technologie. De SOTDMA-technologie verbetert de AIS-verzendmethode door de vrije slots in de AIS-verzendingsprocedure zelf te
organiseren en hetzelfde slot te reserveren voor de volgende transmissie-interval met de verzending.
De AIS-transceiver bestaat uit een robuuste, compacte en waterdichte behuizing, die ervoor zorgt dat transmissie en ontvangst altijd parallel aan beide AIS-frequenties plaatsvinden.
Het apparaat heeft een geintegreerde splitter en een geintegreerde GPS-antenne.
Met NMEA2000, 3x NMEA0183 en USB-connectiviteitsopties hebt u verschillende aansluitmogelijkheden. De AIS-gegevens
worden in realtime weergegeven op een compatibel scherm. De geintegreerde 72-kanaals GNSS / GPS-ontvanger
zorgt voor een optimale ontvangst van de positiegegevens.
Het apparaat kan thuis gemakkelijk worden geconfigureerd, omdat de USB-verbinding met de pc zorgt voor de stroomtoevoer.
Hetzelfde geldt voor het interne SD-geheugen. Dit kan ook worden bestuurd en uitgelezen via de pc zonder een externe voedingsbron.
Alle AIS-gegevens, vergelijkbaar met een zwarte doos, kunnen worden opgeslagen op het interne opslagmedium voor gegevensback-up.
Met een USB-aansluiting op een pc / Mac of laptop kan het geheugen worden uitgelezen of kunnen de relevante scheepsgegevens
met de meegeleverde software in de easyTRX3 worden geprogrammeerd, zonder dat de easyTRX3 op zijn eigen stroomvoorziening hoeft te worden aangesloten.
Alle functies in een oogopslag
- AIS Class B SOTDMA tijdslotmethode
- 5 W uitgestraal transmissievermogen
- Snellere verzendintervallen (afhankelijk van snelheid)
- Geintegreerde antennesplitser
- Geintegreerde GPS-antenne
- NMEA2000, NMEA0183 en USB-poortconnectiviteit
- Intern SD-kaartgeheugen voor logging-functionaliteit
- Configuratie van het apparaat met USB-voeding mogelijk
- Uitlezen van het interne datageheugen met USB-voeding mogelijk
- Handige, robuuste en waterdichte behuizing
- Voldoet aan de nieuwe internationale norm IEC62287-2
Door de modulaire bouw worden er verschillende
uitvoeringen gemaakt. In Nederland zijn de volgende typen leverbaar:

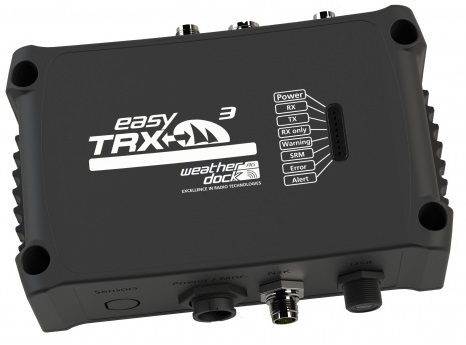

- EasyTRX3-IS-IGPS-N2k
A20000 Basismodel met geintegreerde splitter, interne GPS en nmea2000;
- EasyTRX3-IS-IGPS-N2k-WIFI
A20001 Basismodel uitgebreidmet WIFI;
- EasyTRX3-IS-IGPS-N2k-IDVBT/DAB+
A20007 Basismodel uitgebreid met geintegreerde DVBT splitter/DAB+;
- EasyTRX3-IS-IGPS-N2k-WIFI-LAN
A20005 Basismodel uitgebreid met WIFI en LAN aansluiting;
- EasyTRX3-IS-IGPS-N2k-WIFI-IDVBT/DAB+
A20008 Basismodel uitgebreid met WIFI en geintegreerde DVBT splitter/DAB+;
Toelichting: In de naamgeving wordt middels afkortingen aangegeven welke opties zijn ingebouwd. De volgende afkortingen worden gebruikt:
- IS Staat voor geintegreerde splitter,
- IGPS Staat voor interne GPS antenne. Externe antenne blijft mogelijk.
- IDVBT/DAB+ Staat voor geintegreerde DVBT antenne splitter. De transponder heeft dan een TV en FM radio aansluiting. Tevens een DAB+ ontvanger/antenne in de TRX3 behuizing.
- N2K Staat voor NMEA 2000 uitgang welke rechtstreeks aangesloten kan worden op de N2K netwerk (backbone).
- WIFI voor draadloze communicatie met iPad, Smart-Phone of PC.
Voordelen van de EasyTRX3?
De EasyTRX3 klasse B SOTDMA AIS transponder onderscheidt zich ten opzichte van concurrerende merken op de volgende punten:
- Extra functionaliteit:
- Hardware extra's:
- Uniek: Blackbox AIS data recorder. Alle NMEA data en AIS data wordt vastgelegd;
- Uniek: Antennesplitter werkt zonder signaalverlies door ingebouwd filter en signaal versterking;
- Uniek: NMEA multiplexer (nmea-input data komt beschikbaar op instelbare uitgangen incl. WIFI (exclusief N2k);
- Uniek: Extra NMEA uitgangen met selecteerbare data (4800/38k4 schakelbaar/GPS aan/uit etc.) als backup van bestaande GPS;
- Uniek: USB poort is galvanisch gescheiden. Dit voorkompt problemen met PC's;
- Extra GPS data aansluiting tbv DSC (zee)marifoon (4800/38k4);
- Alle NMEA poorten zijn galvanisch gescheiden;
- Ompool beveiliging tegen het foutief aansluiten;
- Breed voltage bereik van 9 tot 30 Volt;
- Silent functie om het zenden tijdelijk uit te schakelen;
- STANDAARD NMEA 2000 op alle modellen;
- DVBT televisie signalen en FM radio signalen op de modellen met IDVBT in de naam;
- WIFI router voor communicatie met Ipad/Smartphone op de modellen met WIFI in de naam (max. 40 connecties);
- Alarm functies:
- Uniek: PanPan alarm (i.c.m. EasyCPA3);
- Uniek: Ankerwacht alarm (i.c.m. EasyCPA3);
- Uniek: CPA alarm (door gebruiker configureerbaar);
- Uniek: MOB alarm (icm EasyRescue hardware);
- AIS filters:
- Uniek: Range filter instelbaar op 5,10,15,20 mijl en oneindig;
- Uniek: Stilliggende schepen filter buiten 3 mijl;
- Uniek: Filters specifiek ontwikkeld tbv Raymarine C en E series;
- Made in Germany, dit betekent dat er korte tijdlijnen zijn bij problemen. Zowel de software als de hardware
wordt gefabriceerd in Neurenberg. De nieuwe functies zijn via firmware updates snel en eenvoudig te implementeren.
Specificaties
- AIS transponder met geintegreerde GPS ontvanger en/of geintegreerde GPS antenne (IGPS versies);
- 1 zender, 2 ontvangers;
- Zendvermogen: 5 W
- Gevoeligheid: -112dBm;
- Beschermingsklasse IP67 (stofdicht en waterdicht tegen tijdelijke onderdompeling)
- Baudrate: 4.8 of 38,4kB, bi-directional (input/output);
- NMEA 0183 protocol: GPS formaten instelbaar;
- GPS ontvanger: IEC 61108, 72-kanaals GNSS / GPS-ontvanger;
- VHF Antenne connector: 50 Ohm, SO239;
- GPS Antenne connector: 50 Ohm, BNC;
- Aansluitspanning: 9 VDC-32VDC;
- NMEA-uitvoerbericht: VDM
- Stroomverbruik: 4W tijdens het zenden (2x 0,24ms per minuut);
- Omgevingscondities: -10C tot 55C;
- 190mm (l) x 135mm (b) x 60mm (h) ;
- Gewicht: 700 gr (afhankelijk van de ingebouwde opties).
Inhoud verpakking
- EasyTRX3 Class B transponder;
- Voedingskabel 1,2m
- Marifoon kabel tbv aansluiten marifoon op EasyTRX3 met splitter (1M).
- Datakabel ten behoeve van aansluiting aan kaartplotter of PC en voeding;
- USB-Kabel 1,2m ten behoeve van aansluiting PC;
- Gedetailleerde Engelse/Duitse handleiding voor zowel hard als software;
- Software ten behoeve van de configuratie en het monitoren van de EasyTRX3.
|
